在電子工程領域中，印制電路板（PCB）扮演著至關重要的角色，而PCB排針連接器圖紙則是設計師用來表示PCB上各個元件之間連接關系的重要元件，本文鑫鵬博連接器廠家將詳細介紹如何繪制PCB排針圖紙的原理圖。

一、了解PCB排針連接器：

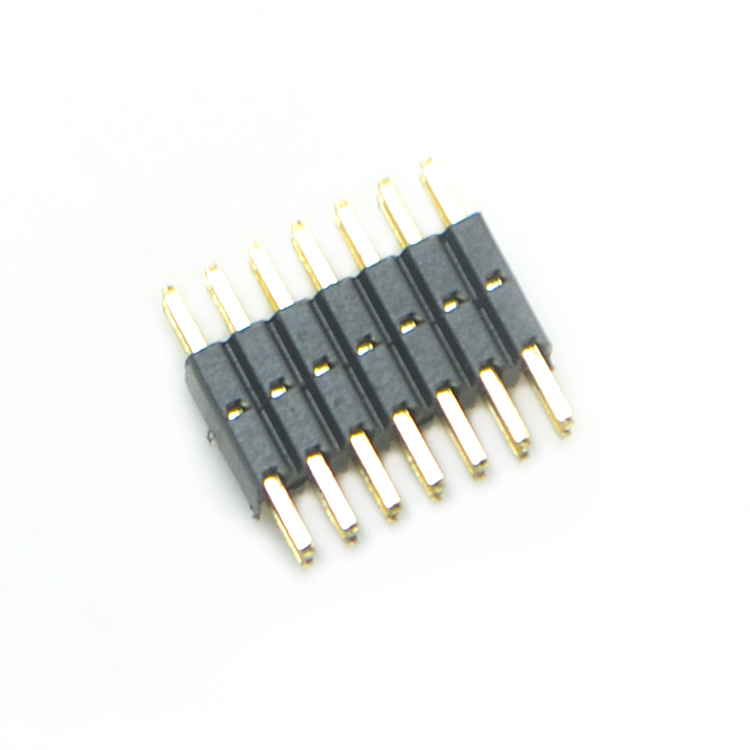

在開始繪制原理圖之前，我們需要對PCB排針有基本的了解。PCB排針，又稱為PCB連接器或PCB插座，主要用于實現PCB與其他設備或板卡之間的連接。它們通常具有多個引腳，可以按照特定的排列方式固定在PCB上。

二、準備PCB排針連接器的繪圖工具：

繪制PCB排針圖紙的原理圖，我們需要準備一款合適的繪圖工具。市面上有許多專業的電子CAD軟件可供選擇，如Altium Designer、EAGLE、KiCad等。這些軟件提供了豐富的繪圖工具和元件庫，能夠幫助我們高效地完成原理圖的繪制。

三、繪制PCB排針連接器原理圖的步驟：

1.創建新項目：首先，在繪圖軟件中創建一個新的項目，并設置適當?shù)捻椖繀?shù)，如項目名稱、存儲位置等。

2.選擇元件：從元件庫中選擇合適的PCB排針元件。通常，元件庫會提供多種不同類型的PCB排針供我們選擇，我們需要根據實際需求選擇合適的元件。

3.放置元件：在繪圖區域中放置選定的PCB排針元件。可以通過拖拽或復制粘貼的方式將元件放置在適當?shù)奈恢谩?/p>

4.連接引腳：使用繪圖工具中的線條工具，將PCB排針的引腳與其他元件的引腳連接起來。在連接過程中，需要注意引腳的編號和連接方向，確保連接正確無誤。

5.添加注釋和說明：在圖紙中添加必要的注釋和說明，以便其他工程師能夠更好地理解圖紙的內容和意圖。

6.檢查和優化：完成初步繪制后，仔細檢查圖紙中的連接關系和元件布局是否合理。如有需要，可以對圖紙進行優化和調整。

四、制PCB排針連接器原理圖的注意事項：

1.保持清晰和簡潔：在繪制原理圖時，應盡量保持圖紙的清晰和簡潔。避免使用過多的線條和元件，以免使圖紙變得混亂不堪。

2.遵循規范：在繪制原理圖時，應遵循相關的規范和標準，如元件的命名規則、引腳的編號規則等。這有助于提高圖紙的可讀性和可維護性。

3.與團隊溝通：在繪制原理圖的過程中，應與團隊成員保持密切的溝通。及時分享和反饋圖紙的修改和優化情況，以確保最終的圖紙能夠滿足項目的需求。

總結：通過本文的介紹，我們了解了PCB排針圖紙的原理圖繪制方法。在實際應用中，我們需要根據具體需求選擇合適的繪圖工具和元件庫，并遵循相關的規范和標準來完成圖紙的繪制。通過不斷的實踐和學習，我們可以不斷提高自己的繪圖技能，為電子工程領域的發展做出貢獻。
