變頻器端子線作為電氣控制系統中的關鍵連接組件，其選型直接影響設備運行的可靠性與安全性。隨著工業自動化的發展，端子線類型和選型標準日益精細化，需綜合考慮電氣參數、機械特性和環境適應性等多重因素。

變頻器端子線主要類型及特性

1. 按功能分類：

主回路端子線：用于電源輸入（R/S/T）和電機輸出（U/V/W），需承受高電壓（380V AC）和大電流（10-600A），通常采用截面積2.5-50mm2的銅芯線，絕緣層需滿足耐壓1kV以上。

控制信號端子線：包括數字輸入（DI1/X1等）、模擬輸入（AI1/0-10V）等，線徑較細（0.5-1.5mm2），需屏蔽層以防止電磁干擾，如RVVP系列屏蔽線。

2. 按接口形式分類：

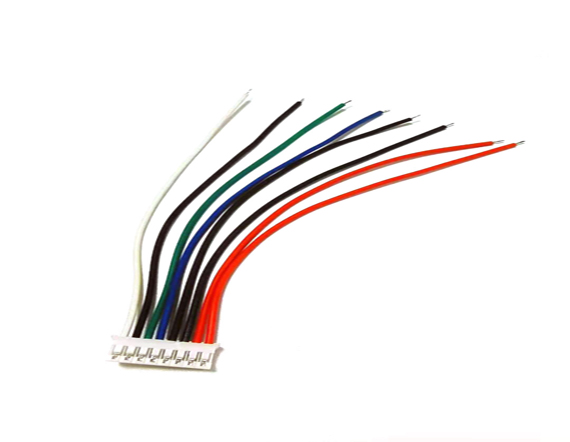

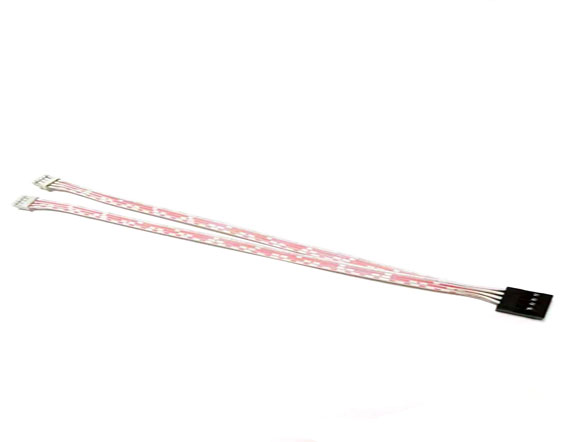

插拔式端子線：采用針形或片形端子（如JST、MOLEX系列），適用于頻繁插拔場景，插拔壽命需達5000次以上。

柵欄式端子線：通過螺釘固定（如HDE20型號），連接穩定性高，適合振動環境，但安裝空間要求較大。

彈簧式端子線：無需工具即可快速接線，但電流承載能力較低（通常≤10A），常用于小型變頻器控制回路。

3. 按防護等級分類：

普通型：IP20防護，適用于控制柜內部干燥環境。

防水型：IP67防護，含硅膠密封圈，可用于潮濕或戶外場景。

端子線選型核心要素

1. 電氣參數匹配：

電流容量需高于實際負載20%（例如10A回路選擇12A端子線）。

高頻應用需選擇低介電常數材料（如PTFE絕緣層），減少信號衰減。

2. 機械與環境適應性：

振動環境優先選用環形端子或帶鎖扣插頭（抗振動加速度≥5G）。

高溫環境需耐溫105℃以上的硅橡膠線（如UL3239標準）。

3. 工藝與成本平衡：

批量生產推薦AMP系列標準化端子，兼容性強且成本可控。

定制場景可選用軌道式端子，支持模塊化擴展但單價較高。

典型應用場景選型示例

風機控制系統：主回路選6mm2銅纜+柵欄端子，控制信號用1mm2屏蔽雙絞線。

伺服驅動系統：高頻信號采用同軸端子線（如Hirose DF13系列），阻抗匹配50Ω。

上文講述了變頻器端子線的技術規范與選型邏輯，實際應用中還需結合具體設備手冊（如臺達VFD-M系列端子定義13）和現場工況進行驗證測試。建議建立端子線壽命檔案，定期檢測接觸電阻（標準值≤10mΩ）以預防失效風險。
