混合型D-Sub連接器作為傳統D-Sub接口的技術升級版本，通過集成信號、電源及射頻通道于一體，解決了工業設備中多接口并存的布線難題。據Bishop & Associates統計，2025年全球混合型D-Sub市場規模達12億美元，年增長率超15%，其核心價值在于通過單一連接器實現350A大電流與10Gbps高速信號的同步傳輸。本文鑫鵬博電子將從結構設計、電氣性能、環境適應性三個方面去分析混合型D-Sub連接器的技術特性，并針對選型、安裝等關鍵環節提供實踐指導，為工程師提供系統化的設計參考。

混合型D-Sub連接器的設計特點

1. 多通道集成結構：

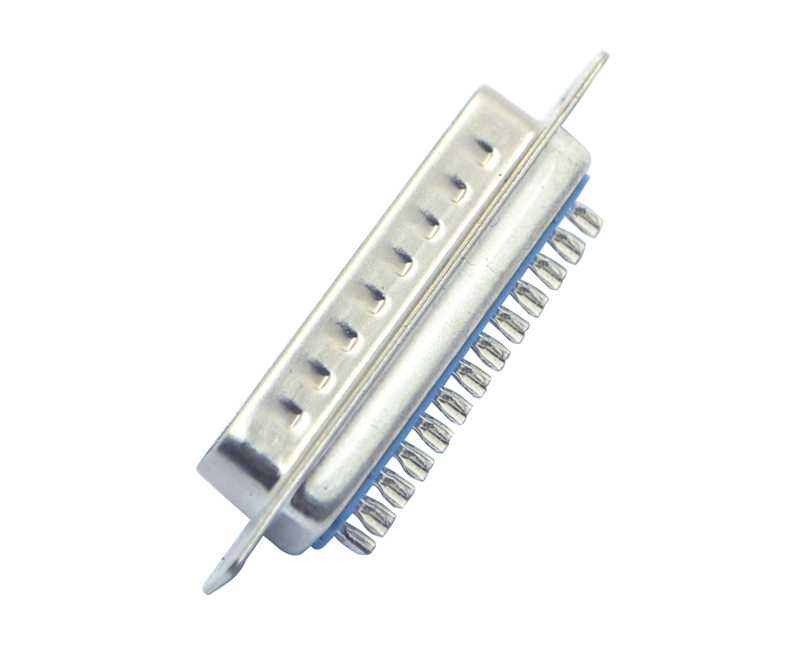

混合型D-Sub采用四腔體分區設計，通過金屬屏蔽層隔離信號、電源及射頻通道。以中航光電EVRF3系列為例，其集成2組10Gbps差分信號、2路350A電源及1路射頻通道，尺寸僅比標準DB25連接器增大20%，卻減少70%的接口數量。這種設計通過LCP基座與鍍金鈹銅針腳（接觸電阻<5mΩ）實現高密度互聯，同時滿足MIL-STD-1344的電磁屏蔽要求，在軌道交通等空間受限場景中優勢顯著。

2. 高功率與高速信號協同傳輸：

通過優化針腳布局與接地設計，混合型D-Sub可同步承載大電流與高頻信號。其電源通道采用DD78混裝端子，支持30A持續電流（峰值350A），而信號通道則通過改進絞距與屏蔽層（衰減達70dB@1GHz）保障10Gbps傳輸穩定性。TE Connectivity的Motorman系列進一步引入液冷散熱結構，使功率密度提升至傳統產品的3倍，滿足伺服電機等高功耗設備的實時控制需求。

3. 環境適應性強化：

針對工業場景的嚴苛條件，混合型D-Sub采用316L不銹鋼外殼與氟橡膠密封圈，通過IP68防護認證（耐鹽霧96小時）。其鎖緊機構升級為雙螺紋螺釘（抗振動10G@ISO 16750），并支持-55℃~200℃寬溫工作，在石油勘探設備等極端環境中故障率較普通連接器降低60%。

混合型D-Sub連接器的設計注意事項

1. 選型匹配原則：

●功率與帶寬平衡：需根據設備需求合理分配通道資源，例如工業機器人控制宜采用2路電源+4路信號配置，而醫療成像設備則需優先保障射頻通道的隔離度（>80dB）。避免因通道過載導致熱失效（溫升超過40℃需強制散熱）。

●接口兼容性：混合型D-Sub的針腳定義與標準型號存在差異，如HARTing的MVB專用連接器需嚴格按A/B總線極性接線，錯誤連接可能引發終端電阻短路。

2. 安裝與維護要點：

●屏蔽層處理：安裝時需確保金屬外殼與設備接地阻抗<0.1Ω，并使用專用壓接工具（如AMP Crimper）避免線纜損傷。未正確接地的連接器可能導致EMI干擾增加30dB以上。

●機械應力控制：45°出線設計可減少線束彎曲半徑（建議≥5倍線徑），而推拉鎖緊結構需施加40N?cm扭矩，過緊可能損壞塑料基座。

3. 測試驗證標準：

●電氣測試：需通過TDR時域反射儀檢測阻抗連續性（波動<±5Ω），并使用500V AC耐壓測試驗證絕緣性能。醫療級產品還需符合IEC 60601的漏電流限制（<10μA）。

●環境測試：建議按MIL-STD-810H執行高低溫循環（-65℃~125℃）、振動（10-2000Hz）及濕熱試驗（95%RH@40℃），確保混合型D-Sub在典型工況下的可靠性。
