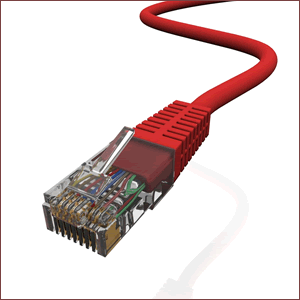

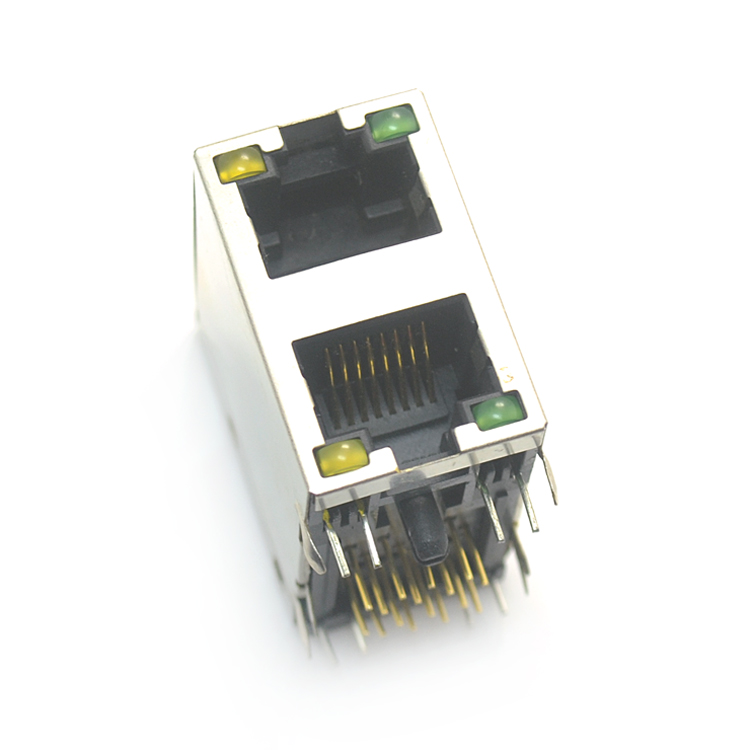

RJ45連接器也稱為8P8C連接器，用于將計算機連接到局域網，而RJ45連接器連接到Cat 5、5e和Cat 6電纜的方式因所需電纜類型而異，有直通電纜、交叉電纜和翻轉電纜三種，要了解原因，有必要了解計算機如何與網絡通信。

那么應該如何去測試識別RJ45連接器的引腳出線呢？對此本文鑫鵬博連接器廠家主要為大家分享正確識別RJ45連接器引腳出線的方法！

PC通信標準：

從底部看RJ45連接器時，第一個引腳位于左側，稱為1號引腳。計算機使用引腳1和引腳2發送信息，使用引腳3和引腳6接收信息。

為了簡化布線，上游設備（包括交換機、集線器和路由器）使用針腳3和引腳6發送信息，針腳1和針腳2接收信息，以便PC和集線器可以使用具有相同RJ45連接器針腳的電纜進行通信任一端，這稱為介質相關接口(MDI)配置。

布線標準：

電信行業有兩種電纜RJ45引腳排列標準，分別為T568A和T568B，這些標準確定了RJ45連接器上四對彩色電線的連接方式：

1、Cat 5和Cat 6電纜上使用的四種顏色是綠色、橙色、藍色和棕色。每對中的一根電線具有純色，另一根電線添加了白色條紋。

2、在T586A電纜上，引腳1為白綠色，引腳2為綠色，而在T586B電纜上，引腳1為白橙色，引腳2為橙色。

3、不同之處在于引腳3和引腳6用于其他顏色，對于這兩種標準，藍色對始終位于引腳4和引腳5上，棕色對始終位于引腳7和引腳8上。

T586B是最常見的，雖然政府經常使用T586A，如果所有組件都遵循相同的標準，則選擇無關緊要。

直通電纜：

直通電纜兩端的布線相同，用于將計算機連接到使用MDI通信協議的路由器或集線器等上游設備。

交叉電纜：

交叉電纜的不同之處在于，一端的接線連接到T586A配置，另一端連接到T586B配置。這意味著兩個相似的設備可以相互通信，所以這就是如何將兩臺計算機或兩個交換機或集線器相互連接起來。這種類型的連接稱為介質相關接口交叉 (MDI-X)。

翻轉電纜：

翻轉電纜是一種引腳排列顛倒的電纜，針1變成針8，針2變成針7。這種類型的電纜不用于計算機網絡，除非在非常特殊的應用中。

RJ45連接器在進行網絡互連時必須始終使用相同的布線標準，識別正在使用的標準相對容易，因為橙色對始終位于T586B電纜的左側、綠色對位于不太常見的T586A配置的左側。

此外，識別正確RJ45連接器引腳的另一種方法是使用網絡電纜測試儀。RJ45連接器連接不同的設備時，請始終使用直通電纜，但如果連接兩個相似的設備，請使用交叉電纜或交叉模塊。但一些設備能夠識別何時需要交叉電纜并在內部自動切換引腳配置，因此可以使用直通電纜。
