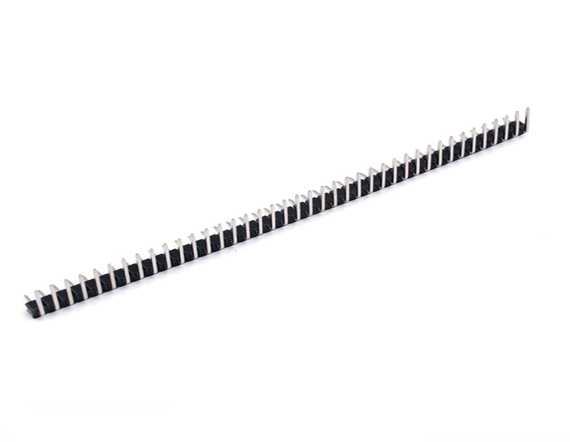

型 號：2.54單排彎排針連接器
種 類：排針/排母
工作頻率：低頻
應用范圍：PCB
接口類型：DIN(大/中/小)
產品形狀：條形
產品針長：可定制
制作工藝：冷壓
加工定制：是
產品材質：黃銅/磷青銅
產品特性：耐高溫/阻火/阻燃
排針簡介：
排針,連接器的一種，英文名稱：Pin Header。
這種連接器廣泛應用于電子、電器、儀表中的PCB電路板中，其作用是在電路內被阻斷處或孤立不通的電路之間，起到橋梁的功能，擔負起電流或信號傳輸?shù)娜蝿?wù)。通常與排母配套使用，構成板對板連接；或與電子線束端子配套使用，構成板對線連接；亦可獨立用于板與板連接。
排針有萬用連接器的美名。一般與其配對使用的有排母，線端等連接器。而隨著排針連接器市場的競爭，現在有部分廠家從電鍍（仿金）及材質（青包鋼，合金等）上入手降低成本，但同樣也降低了產品的使用特性及壽命。
排針分類：
由于不同產品所需要的規格并不相同，因此排針也有多種型號規格，按電子行業的排針連接器標準分類：
根據間距大致可分為2.54mm，2.00mm，1.27mm，1.00mm，0.8mm五類根據排數有單排針，雙排針，三排針等；根據封裝用法則有貼片SMT（臥貼/立貼），插件DIP（直插/彎插）等；按照安裝方式劃分：180°用S表示、90°用W表示，SMT用T表示。
排數：?jiǎn)闻拧㈦p排、三排、四排，最多為四排。
針數：02to80
針腳：直腳、彎腳、SMT；針的大小。
尺寸：外形尺寸長度、寬度、厚度，排距。
間距：有0.8，1.0，1.27，2.0，2.54間距。
材質：指接觸件材質及表面處理，絕緣體材質。
包裝：泡殼裝、卷袋、散裝。
插針材料：黃銅或磷青銅；絕緣體材料：塑膠UL94V-0。
表面處理：鍍金0.8u，鍍錫、鍍鎳。
參數特點：?jiǎn)闻藕碗p排,直針和彎針，針腳間距為2.54mm和3.96mm,多種針腳長度。
加工工藝：排針加工工藝過程主要為,先按要求用黃銅(或磷青銅)加工好插針，并按要求先鍍鎳再鍍金，再使用模具加工好絕緣體部份，最后在專用設備上按尺寸要求將插針鑲到絕緣體上。
排針應用：
1.數據處理 2.計算機 3.程序控制設備 4.電子測量設備 5.自動控制 6.自動化 7.通訊。
矩形插針截面為0.8×1.6mm，負載電流7.5A。插孔至少有兩個獨立彈片，四個接觸點，插孔結構可防誤插。254/I系列方形插針截面為0.64×0.64mm。以上兩種插針采用鈍邊角設計，可應用于高頻技術領域。針孔接觸部分鍍金，抗腐蝕、低接觸電阻和高可靠性。
備注：影響排針連接器價格的因素很多，通常影響最大的為鍍金，針長等。
連接器制作流程
 | 選材—臺灣進口優質原材 鑫鵬博選用國際59-1（特A級）的優質黃銅，又稱樂器級黃銅。含銅量高、硬度高、雜質少、不易變形，電流信號傳輸更流暢，信號丟失率更低。 臺灣品質 出口標準 |
沖壓—高速?zèng)_壓一體成型 鑫鵬博進口18臺大型高速?zèng)_壓機，將插針一體沖壓成型，確保產品品質，并篩選出扭曲、脆裂、變形的產品。 一體成型 確保品質 |  |
 | 電鍍—5層電鍍工藝 在全長120米的全自動環形電鍍線上,鑫鵬博產品表面經五層電鍍處理,確保產品通過260/280度嚴格測試 | 通過24小時鹽霧測試。 5層電鍍 嚴格測試 |
注塑—精密注塑工藝 鑫鵬博擁有30臺成型線注塑機，采用臺灣進口高性能PET塑料原材，確保長期高溫狀態正常使用，電絕緣性優良，出口標準級的注塑工藝，確保產品壽命。 精密注塑 確保壽命 |
|
 | 組裝—純手工組裝質檢 100多名熟練工人，純手工對各種配件進行手工組裝，去除有瑕疵的產品，對于產品表面效果的把控不僅體現苛刻的技術標準，更體現了鑫鵬博人對卓越品質追求的信念。 手工組裝 卓越品質 |
測試— 高于國際標準的嚴格質檢 遠高于國際標準的嚴格檢測程序，質檢人員逐只檢驗，并通過鹽霧測試箱、280°高溫測試，不放過任何瑕疵。 嚴格檢測 高于國際標準 |  |
鑫鵬博定制流程
鑫鵬博強大實力
20年連接器生產經驗 鑫鵬博電子是一家專業的生產電子連接器、各類精密接插件、各類高品質卡座等產品的生產型企業。公司核心人員，均有20年的連接器生產經驗，目前擁有員工300余人，20年來，為30多個領域的2000多家企業提供高品質的連接器產品。 |
占地6000平方的自有工廠 公司擁有占地6000平方的自有工廠，15條現代化生產線，日產連接器20萬個。并擁有射出成型機40臺，高速精密沖床18臺，自動插PIN機、端子壓著機50臺，成型注塑機30臺以及其他相關檢測設備。 |
遠超國際標準，多項國家認證 通過ISO9001，TS16949質量管理體系認證及ISO4001、QC0800000環境管理體系等國際認證。榮獲廣東省著名商標、國家級高新技術企業、擁有35項國家專利。 |
占地6000平方的自有工廠 鑫鵬博的售后原則是：如果是產品質量問題，我們無條件包換。配備專業的客服團隊，24小時在線，為您解答關于連接器應用的一切問題，讓你售后無憂。 |
