鑫鵬博連接器廠家的一種母頭插板連接器的技術領域介紹，本技術實用新型涉及到連接器領域，尤其涉及一種母頭插板連接器。下面主要來講解這項母頭插板連接器技術領域的背景技術和實用新型內容；

母頭插板連接器的背景技術：

眾所周知，母頭插板連接器固定在電路板上實現穩固是個技術難題，一般地母頭插板連接器主要是采用端子引腳與電路板實現固定連接，但是往往單一的固定方式在端子引腳出現偏差時會導致插板連接器在固定板上松動，因此，有必要設計一種可穩固在電路板上的連接器，以解決上述問題。

母頭插板連接器的實用新型內容：

1.本實用新型的目的在于克服現有技術之缺陷，提供了一種可穩固在電路板上的母頭插板連接器，其結構簡單、穩固性好。

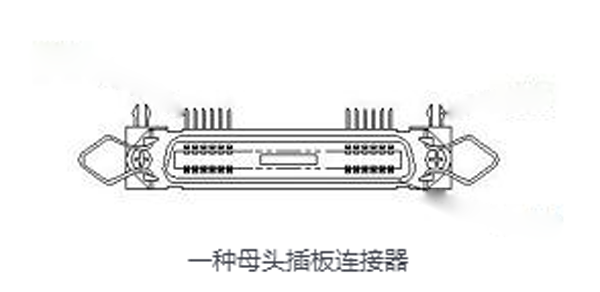

2.本實用新型是這樣實現的：一種母頭插板連接器，固定在電路板上，包括基座、固定穿設于所述基座的端子組，所述端子組設有一與電路板固定的引腳，所述基座具有一舌板，在所述舌板的正面安裝固定金屬屏蔽殼，其反面安裝固定一固定片，所述固定片設有一與所述電路板固定的插腳。

3.進一步地，所述基座的反面設有凹槽，所述固定片的一端卡持固定在所述凹槽內，所述固定片的另一端為所述插腳，所述插腳垂直于所述電路板于所述基座卡持固定。

4.進一步地，所述插腳兩側各延伸一突出部，所述突出部與所述基座所述基座所設側壁卡持配合。

5.進一步地，所述金屬屏蔽殼兩端各設有一穿孔，卡持固定在所述凹槽內的所述固定片設有與所述穿孔對應一通孔，所述金屬屏蔽殼與所述固定片通過螺柱穿過所述穿孔和所述通孔鎖緊于所述基座上。

6.本實用新型提供一種母頭插板連接器，固定于電路板上，包括基座、固定穿設于所述基座的端子組，所述端子組設有一與電路板固定的引腳，所述基座具有一舌板，在所述舌板的正面安裝固定金屬屏蔽殼，其反面安裝固定一固定片，所述固定片設有一與所述電路板固定的插腳。

7.本實用新型通過端子組的引腳和固定片的插腳與電路板實現固定，雙重固定的結構方式，可保證母頭插板連接器更加固定在所述電路板上，固定片結構簡單，還可以進一步地將所述金屬屏蔽殼固定，可實現多種效果。

以上為深圳連接器廠家鑫鵬博的一種母頭插板連接器實用新型專利，如有轉載、請尊重研究成果，注明文章出處。
